J系列-0304-C

发布日期:2024-01-12 浏览次数:356

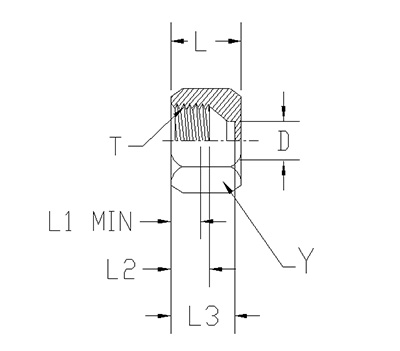

ITEM P/N Y FLATS T D L1 MIN L2 L3 L
1 0304-C-02 0.375 5/16-24 UNF 0.062 0.167 0.234 0.438 0.500
2 0304-C-03 0.438 3/8-24 UNF 0.125 0.198 0.266 0.500 0.562
3 0304-C-04 0.562 7/16-20UNF 0.172 0.245 0.328 0.531 0.594
4 0304-C-05 0.625 1/2-20UNF 0.234 0.261 0.344 0.547 0.609
5 0304-C-06 0.688 9/16-18UNF 0.297 0.261 0.344 0.562 0.625
6 0304-C-08 0.875 3/4-16UNF 0.391 0.276 0.375 0.625 0.75
7 0304-C-10 1.000 7/8-14UNF 0.484 0.354 0.469 0.719 0.844
8 0304-C-12 1.250 1 1/16-12 UN 0.609 0.370 0.500 0.781 0.906
9 0304-C-14 1.375 1 3/16-12 UN 0.719 0.401 0.531 0.844 0.969
10 0304-C-16 1.500 1 5/16-12 UN 0.844 0.433 0.563 0.859 1.016
11 0304-C-20 2.000 1 5/8-12 UN 1.078 0.433 0.563 0.906 1.062
12 0304-C-24 2.250 1 7/8-12 UN 1.312 0.526 0.656 1.031 1.188
13 0304-C-32 2.875 2 1/2-12 UN 1.781 0.698 0.828 1.281 1.438
